Systemy detekcji gazów w praktyce

We wszystkich pomieszczeniach, w których istnieje ryzyko pojawienia się gazów toksycznych lub wybuchowych, należy rozważyć instalację systemu detekcji gazu. Konieczność zastosowania takiego rozwiązania zwykle wynika wprost z przepisów prawa. W nowo budowanych obiektach montaż systemów detekcji jest przewidziany już na etapie projektowania, w istniejących budynkach często jest wymogiem ubezpieczyciela lub rzeczoznawcy ds. przeciwpożarowych.

Aby zapewnić bezpieczństwo przy zachowaniu rozsądnej ekonomiki projektu istotne jest, aby poprawnie dobrać system detekcji do potrzeb.

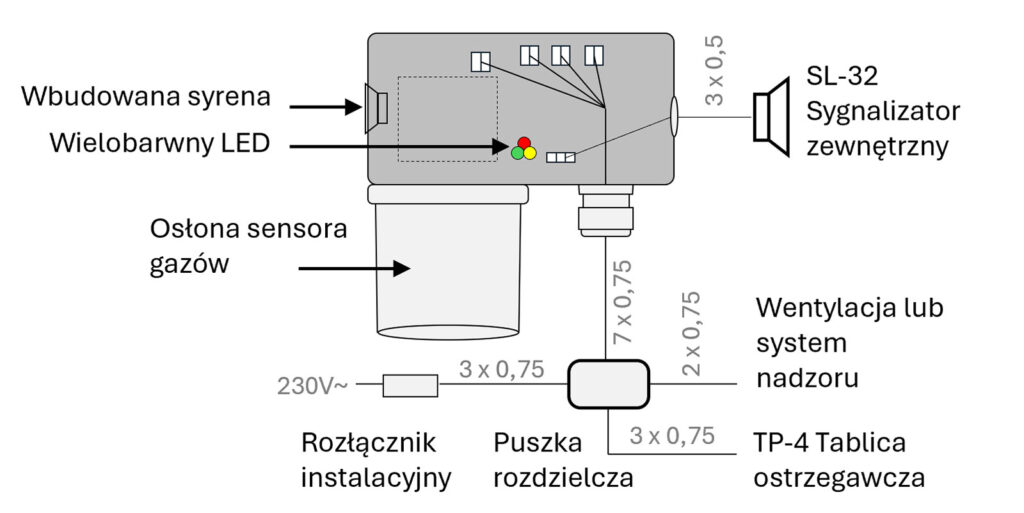

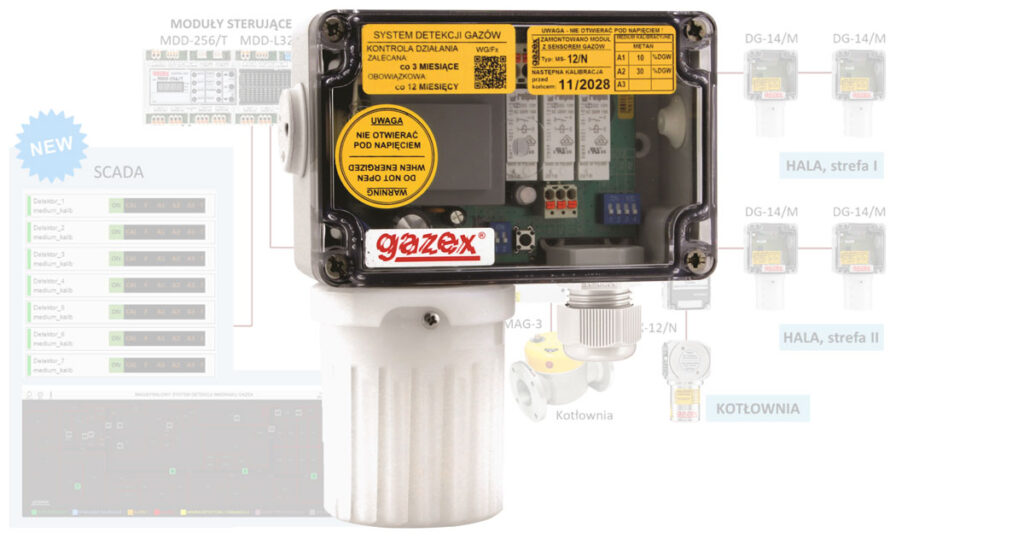

W mniej wymagających obiektach i niższym zagrożeniu niebezpiecznymi gazami warto stosować autonomiczne detektory gazów z podstawowymi możliwościami sterowania sygnalizacją, wentylacją i innymi urzadzeniami wykonwaczymi. Dobrym przykładem jest nowy detektor WG/Fx firmy Gazex do punktowych zastosowań. Oferuje on cztery urządzenia w jednym (detektor gazów z wymiennym modułem sensora i 3 progami alarmowymi; Moduł sterujący z wyjściami stykowymi i napięciowymi; Sygnalizator optyczny i dźwiękowy; Zasilacz (230V lub 24V).

Z drugiej strony cyfrowe systestemy detekji gazów (np. CSDG® firmy Gazex) znajdują szerokie zastosowanie w obiektach wielkokubaturowych takich jak hale przemysłowe, hale magazynowe, czy garaże podziemne. CSDG® jest systemem uniwersalnym – można go swobodnie rozbudowywać, modyfikować, zmieniać jego funkcjonalność. Umożliwia konfigurację zarówno małych systemów składających się z modułu nadzorczego i kilku detektorów, jak i budowę rozległych systemów złożonych z kilkuset urządzeń. Firma Gazex ma w ofercie pełną gamę gazów stosowanych w przemyśle, co pozwala na stosowanie jednego CSDG® i jego dowolną rozbudowę w razie potrzeby. W standardowych rozwiązaniach każdy z detektorów komunikuje się z centralą za pośrednictwem osobnego przewodu, co przy rozbudowanych systemach detekcji generuje wysokie koszty związane z koniecznością budowy rozległych tras kablowych. Magistralowa architektura CSDG® eliminuje ten problem.

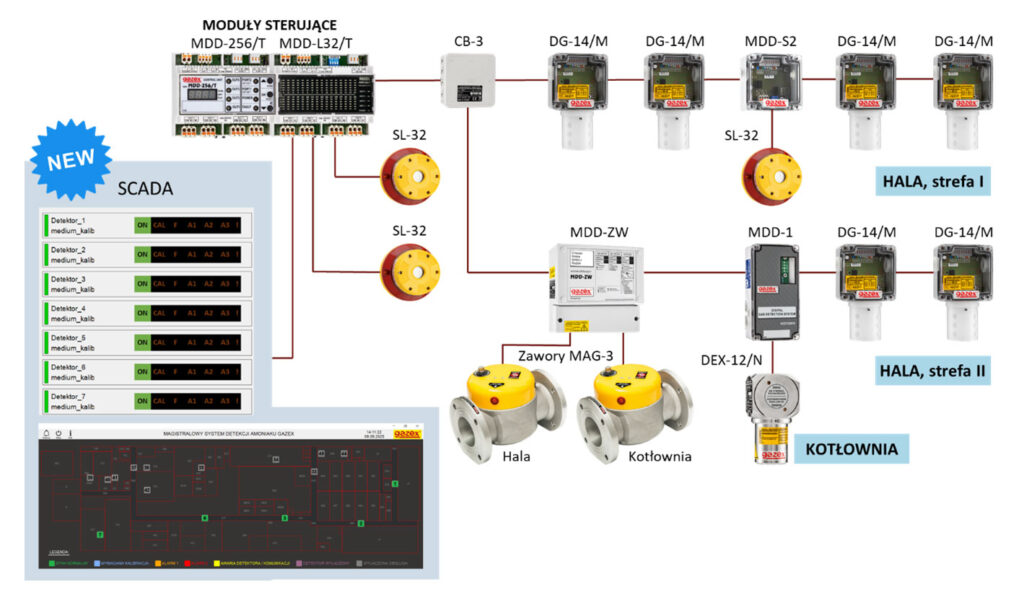

Architektura Cyfrowego Systemu Detekcji Gazu

Architektura CSDG® oparta jest o 3 grupy produktowe: moduły nadzorcze (np. MDD-256/T), detektory gazów (DG/M lub DG-EN/M oraz DEX do stref ATEX w połączeniu z modułem MDD-1) oraz urządzenia wykonawcze takie jak zawory odcinające (MAG-3), modemy GSM (GSM-M8), moduły wizualizacyjne (MDD-L32/T) czy sterujące innymi systemami w budynku poprzez wyjścia stykowe lub napięciowe (MDD-C32/T).

System powinien mieć strukturę logiczną podzieloną na grupy tak, aby w obrębie każdej grupy można było realizować niezależne funkcje alarmowe i sterujące przy pomocy modułów wykonawczych.

CSDG® firmy Gazex jest systemem rozproszonym, w którym elementy komunikują się ze sobą cyfrowo w standardzie RS-485 zgodnie z protokołem Modbus RTU. Moduł nadzorczy MDD-256/T gromadzi i analizuje dane pomiarowe oraz steruje modułami wykonawczymi. Moduł można podłączyć bezpośrednio do systemu zarządzania obiektem BMS poprzez wyjścia analogowe i magistralę lub pośrednio poprzez konwerter sygnałów i dowolny komputer.

Konwerter sygnałów cyfrowych MDD-CV/T umożliwia połączenie dowolnego komputera PC/laptopa z portem RS-485 modułu sterującego MDD-256/T. Po zainstalowaniu programu MDD256 View, użytkownik otrzymuje dostęp do sterowania wybranymi funkcjami modułu MDD-256/T. Poprzez aplikację MDD256 View możliwe jest ustawianie parametrów poszczególnych detektorów i urządzeń podłączonych do magistrali cyfrowej. Gazex oferuje mapę rejestrów systemu, co pozwala na integrację z dowolnym systemem BMS.

CSDG® można rozbudować o system wizualizacji w oparciu o oprogramowanie Scada Promotic. Aplikacja monitoruje pracę poszczególnych elementów systemu detekcji gazu na ekranie monitora. Rejestruje i archiwizuje stany alarmowe w zdefiniowanych grupach, wyświetla bieżące alarmy, umożliwia przeglądanie historii zdarzeń. Użytkownik powiadamiany jest za pomocą wiadomości SMS, dodatkowo system wysyła informacje na wskazane adresy e-mail. Dostęp do wizualizacji możliwy jest  stacjonarnie w obiekcie, w którym zamontowano systemu detekcji, jak i online.

CSDG® jako element bezpieczeństwa instalacji gazowej w obiektach przemysłowych

CSDG® znajdują szerokie zastosowanie w halach przemysłowych lub magazynowych, wyposażonych w nagrzewnice lub promienniki gazowe. Zgodnie z wytycznymi zawartymi w Rozporządzeniu w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie w pomieszczeniach, w których łączna nominalna moc cieplna urządzeń gazowych przekracza 60 kW należy zastosować tzw. urządzenie sygnalizacyjno-odcinające dopływ gazu (§158).
