Jak skrócić i uprościć montaż wentylacji? System EPP Alnor

Montaż wentylacji mechanicznej często wydłuża się przy kanałach czerpnych, wyrzutowych i końcówkach dystrybucji. Trzeba prowadzić odcinki kanałów, izolować je, pilnować szczelności i zmieścić elementy w ograniczonej przestrzeni. System EPP Alnor upraszcza te etapy, łącząc funkcję transportu powietrza z izolacją i porządkując przebieg całej instalacji.

Dlaczego tradycyjny montaż wentylacji zabiera instalatorom tyle czasu?

Na budowie problem z czasochłonnym montażem instalacji wentylacyjnej rzadko dotyczy samego ułożenia prostego odcinka kanału. Więcej pracy pojawia się przy izolacji, połączeniach, redukcjach, zmianach kierunku i zakończeniach instalacji. Każda mufa, wkręt, opaska czy docinany fragment izolacji oznacza kolejne działanie, a im ciaśniejsza zabudowa, tym większe ryzyko poprawek.

W instalacjach wentylacji mechanicznej z odzyskiem ciepła szczególnej uwagi wymagają odcinki czerpne i wyrzutowe. Powietrze w przewodzie może mieć inną temperaturę niż otoczenie. Gdy kanał wymaga osobnej izolacji, instalator musi zadbać nie tylko o jego przebieg, ale też o ciągłość warstwy termoizolacyjnej.

Jak system EPP Alnor łączy transport powietrza z izolacją cieplną?

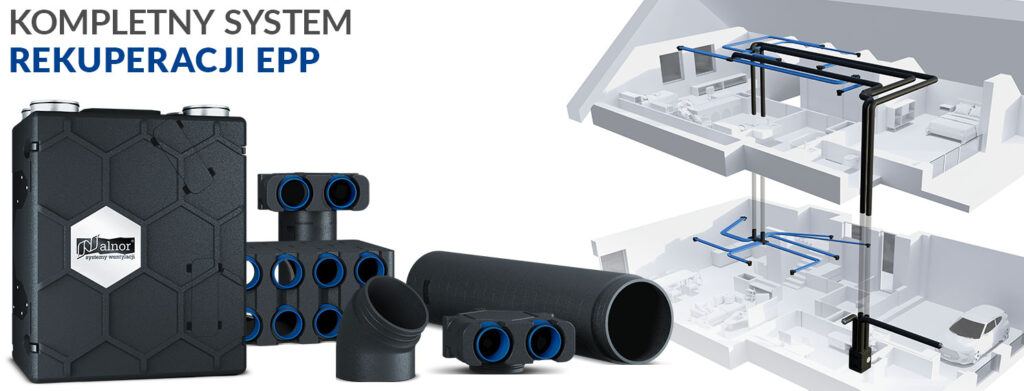

System EPP Alnor tworzą okrągłe kanały i kształtki ze spienionego polipropylenu. Materiał jest lekki, sztywny i termoizolacyjny, dlatego ścianka kanału pełni dwie funkcje jednocześnie: prowadzi powietrze oraz ogranicza przepływ ciepła. Nie ma wówczas potrzeby stosowania oddzielnej warstwy izolacji wokół standardowych odcinków, jeżeli warunki projektowe pozwalają zastosować kanał EPP.

Kanały występują w dwóch wariantach grubości ścianki.

1. Wersja EPP 15 mm jest dostępna w średnicach wewnętrznych 125, 150, 160, 180 i 200 mm, a jej opór cieplny wynosi 0,3947 m²K/W.
2. Wariant EPP 43 mm obejmuje średnice 125, 160 i 200 mm, a opór cieplny wynosi 1,131 m²K/W.

Cieńsza ścianka sprawdza się tam, gdzie liczy się mniejszy wymiar zewnętrzny. Grubsza pomaga tam, gdzie projekt wymaga lepszej ochrony cieplnej przewodu.

Co ogranicza liczbę muf, wkrętów i połączeń w systemie EPP?

Kanały i kształtki EPP Alnor mają fabrycznie uformowane zakończenia mufowe i nyplowe, dzięki czemu elementy łączą się bez wkrętów i bez dokładania mufy na każdym styku. Przekłada się to na mniejszą liczbę części w zestawieniu materiałów, mniej operacji przy suficie i szybsze montaż odcinków  w przewidywalny układ.

W elementach o ściance 15 mm zakończenia nyplowe mają dwa wybrzuszenia, a w wersji 43 mm trzy. Prawidłowo zmontowane połączenia osiągają klasę szczelności ATC2.

System EPP Alnor obejmuje:

• kanały proste EPP-SRGL – służą do wykonywania prostych odcinków instalacji wentylacyjnej; są dostępne w wariantach o grubości ścianki 15 mm i 43 mm, a dzięki niewielkiej masie ułatwiają transport, przenoszenie i montaż;
• kolana EPP-BPF-45 – umożliwiają zmianę kierunku prowadzenia instalacji pod kątem 45°; każde kolano jest dostarczane z jedną mufą, a sposób łączenia pomaga zachować szczelność instalacji i ograniczyć mostki cieplne;
• złączki EPP-MSF – służą do wykonywania szczelnych połączeń pomiędzy elementami instalacji EPP, np. między dwoma odcinkami kanału, kanałem i kształtką albo dwiema kształtkami;
• trójniki EPP-15-TPC – umożliwiają wykonanie rozgałęzienia instalacji pod kątem 90°; mają równą średnicę na całym przelocie, a ich montaż wymaga zastosowania jednej dodatkowej złączki EPP-15-MSF;
• redukcje RPCL-N – pozwalają przechodzić pomiędzy różnymi średnicami kanałów; mają dwie końcówki nyplowe, a podwójne uszczelki EPDM pomagają uzyskać wysoką szczelność połączenia.

Jak skrzynki FLX-EPP 90 mm ułatwiają zakończenie dystrybucji?

Końcówka instalacji bywa równie wymagająca jak główny ciąg. Skrzynka rozprężna musi połączyć przewód z zaworem, zmieścić się w stropie albo zabudowie sufitowej i pozostać stabilna przed zamknięciem prac. Jeżeli przy króćcu pojawia się zbyt wiele materiałów pomocniczych, rośnie ryzyko błędu i wydłuża się montaż.

Skrzynki FLX-EPP 90 mm Alnor łączą przewód elastyczny FLX-HDPE 90 mm z punktem nawiewnym lub wywiewnym. Obudowa z EPP ma niewielką masę, a kołnierz zaworu można ustawić odpowiednio do grubości stropu albo sufitu podwieszanego. Element mocuje się wkrętami lub taśmą perforowaną, zależnie od konstrukcji. Zatrzaskowe połączenie przy króćcu ogranicza liczbę materiałów montażowych, ale nadal wymaga kontroli położenia uszczelki, pełnego osadzenia kanału i stabilności skrzynki.

System EPP Alnor odpowiada na problem, który instalatorzy widzą na wielu budowach: za dużo osobnych czynności przy odcinkach instalacji i zakończeniach wentylacji. Kanał z wbudowaną izolacją termiczną, zintegrowane zakończenia oraz skrzynki FLX-EPP 90 mm pomagają skrócić montaż i uporządkować instalację przed odbiorem. W projektach, które dopuszczają taki wariant prowadzenia instalacji, jeden przewód elastyczny 90 mm może zastąpić dwa przewody 75 mm dochodzące do tego samego zaworu. Mniej przewodów elastycznych oznacza czytelniejszy układ, mniej połączeń i sprawniejszą kontrolę wykonania.

Chcesz ograniczyć liczbę połączeń, uprościć prowadzenie odcinków instalacji i skrócić czas prac montażowych?

Sprawdź elementy systemu EPP Alnor i wykorzystaj je w projekcie wentylacji!
