Rekuperacja z Alnor. Dobór elementów systemu rozdzielaczowego a projektowanie instalacji

W instalacjach wentylacji mechanicznej z odzyskiem ciepła istotną rolę odgrywa sposób dystrybucji powietrza. System FLX-REKU Alnor obejmuje komponenty umożliwiające wykonanie instalacji rozdzielaczowej z uwzględnieniem parametrów przepływowych i warunków zabudowy.

System rozdzielaczowy w projekcie instalacji wentylacyjnej

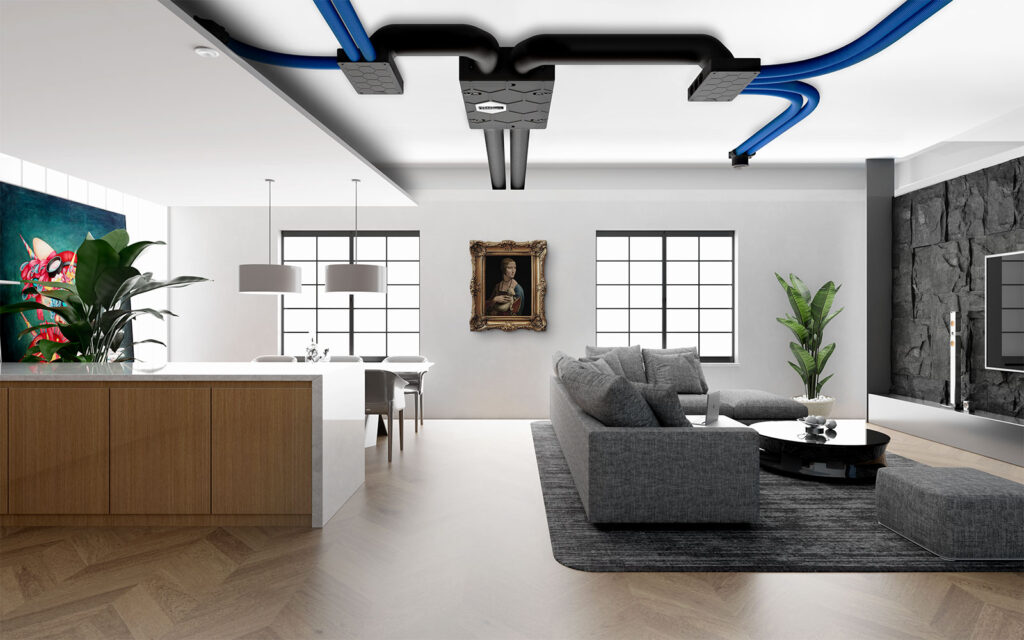

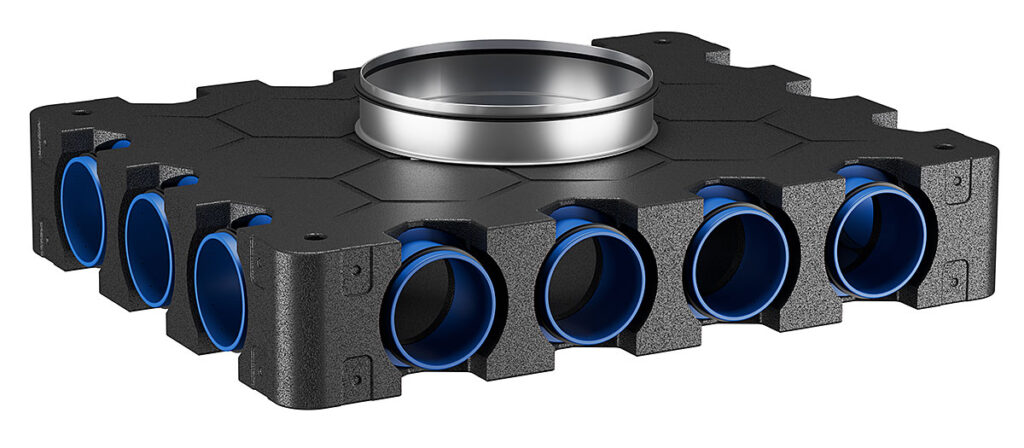

W instalacji wentylacyjnej rozdzielacze pełnią funkcję kolektorów dla przewodów elastycznych prowadzonych do poszczególnych pomieszczeń, natomiast skrzynki rozprężne montuje się przy punktach nawiewnych i wywiewnych. Odpowiedni dobór tych komponentów ułatwia zaplanowanie przebiegu przewodów oraz koordynację instalacji z pozostałymi elementami budynku.

Ważne jest też ułożenie elementów względem konstrukcji budynku i innych instalacji. Liczy się zwłaszcza wolna przestrzeń w stropie, wylewce lub nad sufitem podwieszanym na montaż i prowadzenie kanałów.

W systemie FLX-REKU marki Alnor stosowane są m.in. skrzynki rozprężne FLX-PLO-EPP-F oraz współpracujące z nimi przewody elastyczne FLX-HDPE i FLX-HDPE-A. Dobór odpowiedniej konfiguracji pozwala dostosować instalację do warunków przestrzennych i założeń projektowych.

Skrzynki EPP a wykorzystanie przestrzeni instalacyjnej

Skrzynki rozprężne FLX-PLO-EPP-F wykonano ze spienionego polipropylenu (EPP). Materiał stanowi jednocześnie obudowę elementu i warstwę izolacyjną, posiada niewielką masę i jest odporny na wilgoć.

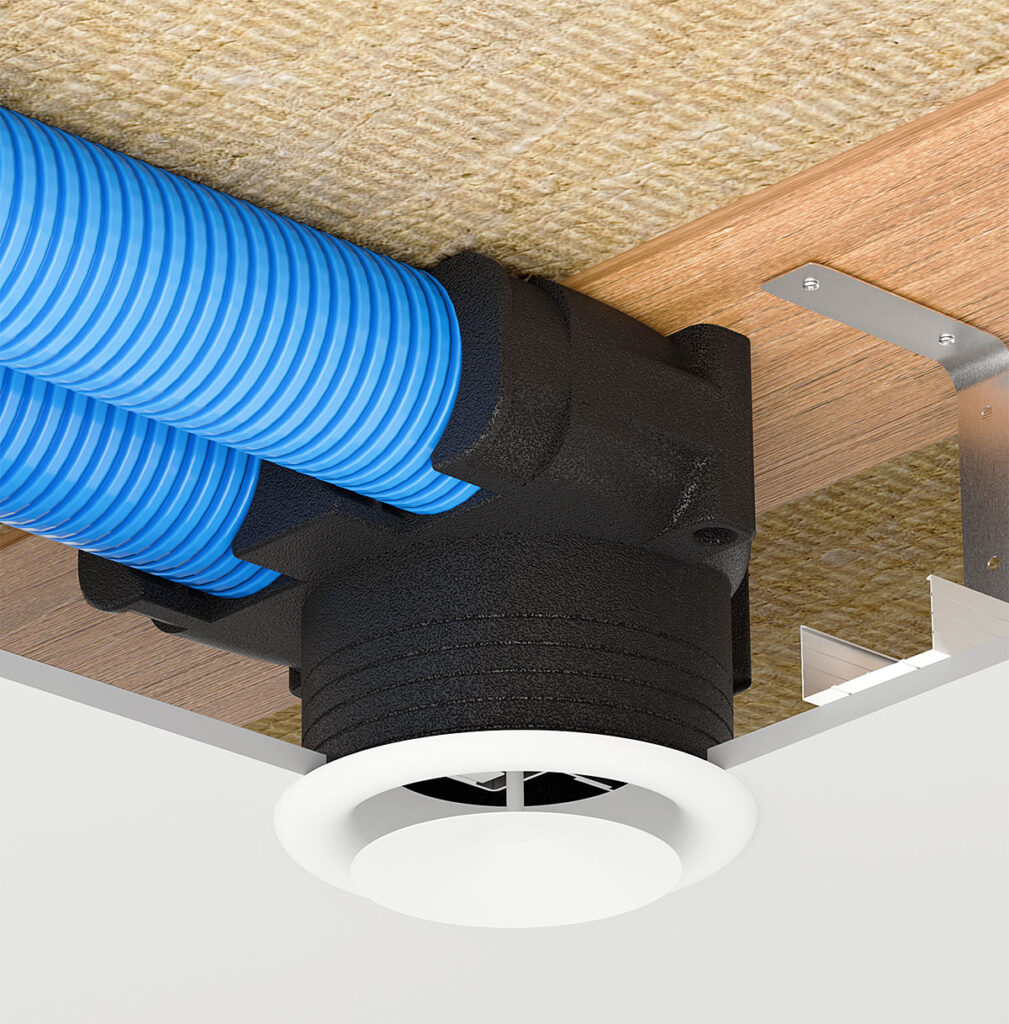

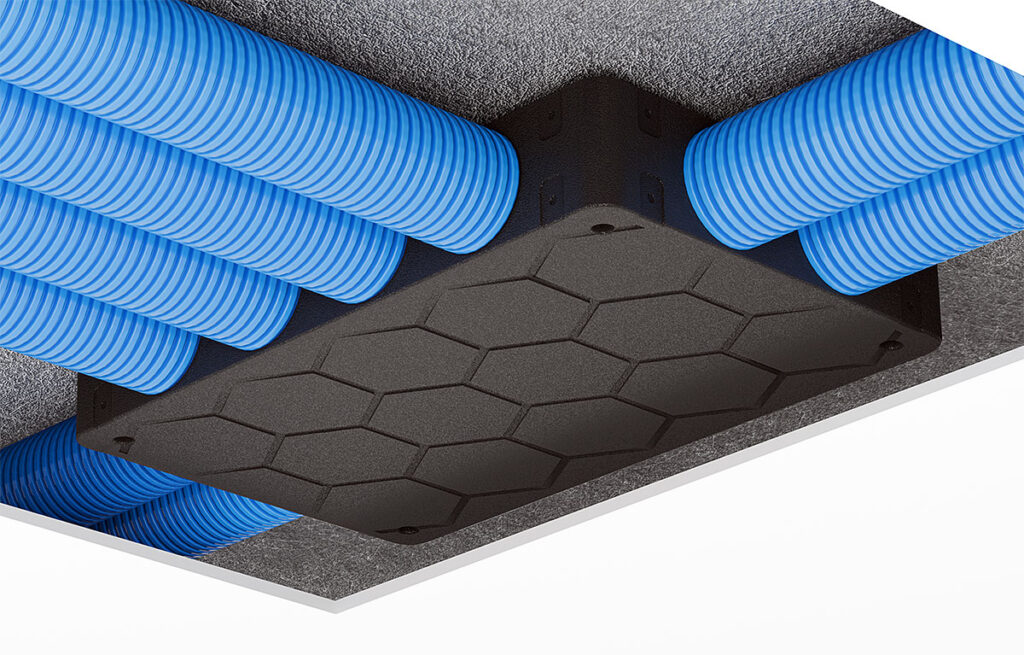

Gabaryty skrzynek mają znaczenie szczególnie w budynkach, w których przewody prowadzone są nad sufitami podwieszanymi lub w ograniczonej przestrzeni technicznej. Kompaktowa konstrukcja FLX-PLO-EPP-F ogranicza ilość miejsca potrzebnego do montażu i ułatwia rozmieszczenie punktów nawiewnych i wywiewnych bez konieczności wykonywania rozbudowanych zabudów instalacyjnych.

Wyprofilowane wnętrze skrzynki ogranicza spadki ciśnienia. Do króćców podłącza się przewody elastyczne FLX-HDPE lub FLX-HDPE-A o średnicy 75 mm, natomiast od strony pomieszczenia montowany jest zawór wentylacyjny. Przewody FLX-HDPE-A mają dodatkowo wewnętrzną powłokę antybakteryjną.

Kołnierz przeznaczony do montażu zaworu wentylacyjnego można przyciąć do wysokości 40, 60 lub 80 mm. Mocowanie skrzynki jest możliwe za pomocą trzech wkrętów z kołkami albo taśmy perforowanej PB o szerokości 17–25 mm.

Szczelność połączeń w skrzynkach FLX-PLO-EPP-F

Króćce skrzynek FLX-PLO-EPP-F są standardowo wyposażone w uszczelki TPE, które zapewniają szczelne połączenie z przewodami FLX-HDPE i FLX-HDPE-A oraz upraszczają montaż. Zastosowane rozwiązanie pozwala połączyć funkcję dystrybucji powietrza z wymaganiami dotyczącymi szczelności instalacji wentylacyjnej.

Dobór komponentów jako część procesu projektowego

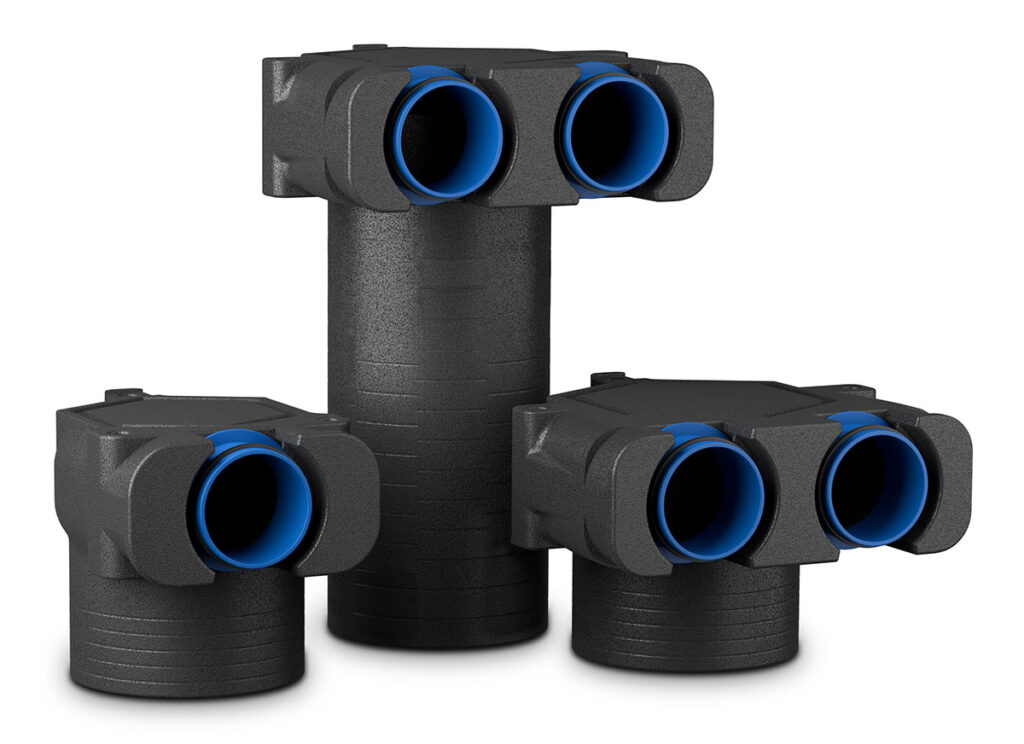

System FLX-REKU Alnor obejmuje komponenty stosowane w instalacjach wentylacyjnych, w tym przewody elastyczne, skrzynki rozprężne i rozdzielacze. Poszczególne warianty skrzynek FLX-PLO-EPP-F umożliwiają podłączenie jednego, dwóch, trzech lub czterech przewodów elastycznych, zależnie od konfiguracji. Pozwala to dobrać komponent do wymaganej wydajności punktu nawiewnego lub wywiewnego oraz przebiegu przewodów. Uwzględnienie gabarytów i konfiguracji elementów już na etapie projektu ułatwia późniejszy montaż oraz pozwala świadomie zaplanować przestrzeń przeznaczoną na instalację.

Sprawdź skrzynki rozprężne i rozdzielacze Alnor oraz pozostałe komponenty systemu rekuperacji FLX-REKU!
