AlnorSELECT – kompleksowy dobór systemu wentylacyjnego w jednym narzędziu

Projekt instalacji wentylacyjnej to nie tylko określenie wymaganej ilości powietrza. Konieczne jest również uwzględnienie oporów przepływu, bilansu nawiewu i wywiewu, parametrów centrali rekuperacyjnej oraz właściwego doboru pozostałych elementów systemu. AlnorSELECT pozwala połączyć te etapy w jednym środowisku – od wprowadzenia danych budynku, przez dobór urządzeń i komponentów, aż po wygenerowanie dokumentacji technicznej.

Dlaczego prawidłowy dobór instalacji jest tak ważny?

Na końcowe parametry wentylacji wpływa nie tylko jakość zastosowanych urządzeń. Równie istotne są decyzje podejmowane podczas projektowania całego układu.

Do problemów, które mogą pojawić się na tym etapie, należą m.in.:

• nieprawidłowe oszacowanie oporów przepływu,
• niedopasowanie wydajności centrali do rzeczywistych potrzeb instalacji,
• nadmiernie rozbudowany układ przewodów,
• brak porównania alternatywnych wariantów rozwiązań,
• różnice pomiędzy założeniami projektowymi a dokumentacją wykorzystywaną podczas realizacji.

Konsekwencją mogą być trudności z wyregulowaniem systemu, nierównomierna dystrybucja powietrza oraz wyższe koszty eksploatacji. Dlatego analiza instalacji powinna obejmować cały system, a nie wyłącznie parametry pojedynczych urządzeń.

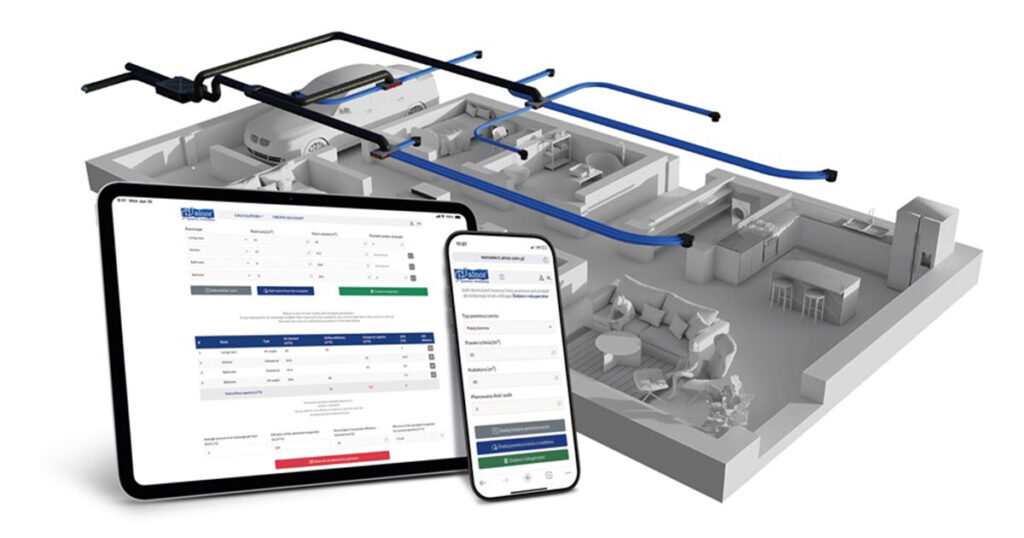

AlnorSELECT – od danych budynku do gotowej konfiguracji

AlnorSELECT to narzędzie wspierające dobór rekuperacji i pozostałych elementów instalacji wentylacyjnej. Proces konfiguracji został podzielony na kolejne etapy odpowiadające rzeczywistemu przebiegowi projektowania systemu.

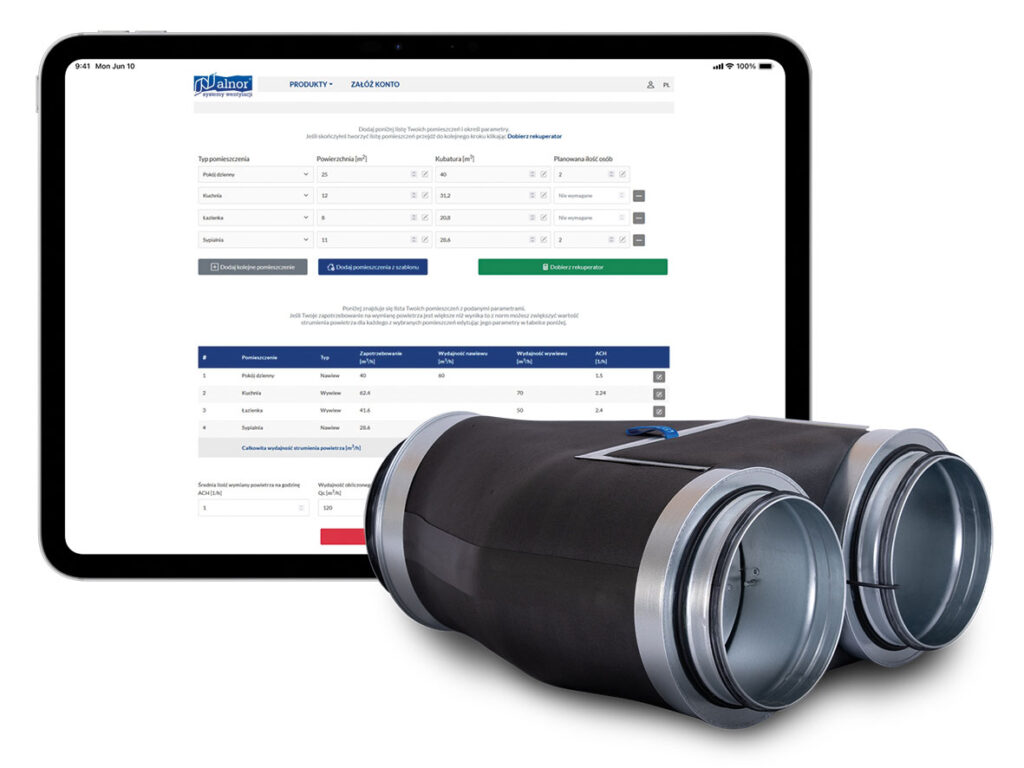

1. Określenie parametrów budynku i pomieszczeń

Pierwszym krokiem jest wprowadzenie podstawowych informacji dotyczących projektowanego obiektu. Użytkownik określa m.in.:

• rodzaj pomieszczeń,
• ich powierzchnię [m²],
• planowaną liczbę użytkowników.

W przypadku typowych inwestycji można skorzystać z gotowych szablonów budynków. Pozwala to ograniczyć czas potrzebny na przygotowanie podstawowej konfiguracji i szybciej przejść do kolejnych etapów doboru systemu.

2. Wyznaczenie bilansu nawiewu i wywiewu

Na podstawie wprowadzonych informacji AlnorSELECT automatycznie wylicza wymagane ilości powietrza nawiewanego i wywiewanego dla poszczególnych pomieszczeń oraz całego budynku.

Uzyskany bilans stanowi punkt wyjścia do doboru centrali wentylacyjnej z odzyskiem ciepła i pozostałych elementów instalacji. Użytkownik może również modyfikować przyjęte wartości i sprawdzać, jak wprowadzane zmiany wpływają na parametry projektowanego systemu.

3. Dobór rekuperatora i elementów systemu

Po określeniu wymaganych parametrów program przedstawia listę rekuperatorów odpowiadających założeniom projektu oraz umożliwia dobór przewodów wentylacyjnych z wybranego materiału, m.in. stali lub EPP.

Pozwala to analizować dostępne rozwiązania w kontekście konkretnej instalacji, zamiast dobierać poszczególne elementy niezależnie od siebie.

4. Dokumentacja projektu w formacie PDF

Zakończoną konfigurację można podsumować w postaci raportu technicznego PDF. Dokument zawiera zestawienie dobranych elementów oraz najważniejsze parametry instalacji, dzięki czemu może stanowić uporządkowane podsumowanie wykonanych obliczeń i doborów.

Co można dobrać za pomocą AlnorSELECT?

Funkcjonalność programu nie ogranicza się do wyboru centrali wentylacyjnej z odzyskiem ciepła. AlnorSELECT zawiera moduły przeznaczone do konfiguracji różnych elementów instalacji nawiewno-wywiewnej i systemów rekuperacji.

Rekuperatory

Moduł pozwala wyszukiwać urządzenia z uwzględnieniem m.in. wymaganego przepływu powietrza, rodzaju wymiennika, rozmieszczenia przyłączy czy dodatkowego wyposażenia. Użytkownik może dzięki temu porównać różne centrale i ich konfiguracje pod kątem wymagań konkretnego projektu.

Regulatory przepływu VAV

W instalacjach wykorzystujących zmienny przepływ powietrza program wspiera dobór regulatorów VAV. Możliwe jest określenie m.in. minimalnego i maksymalnego przepływu, sposobu sterowania oraz wymaganej konfiguracji urządzenia.

Nagrzewnice kanałowe

Dobór nagrzewnic elektrycznych i wodnych odbywa się z uwzględnieniem parametrów istotnych dla ich pracy, takich jak przepływ powietrza, założone temperatury oraz średnica przewodu. Na tej podstawie system wskazuje rozwiązania odpowiadające wymaganiom instalacji.

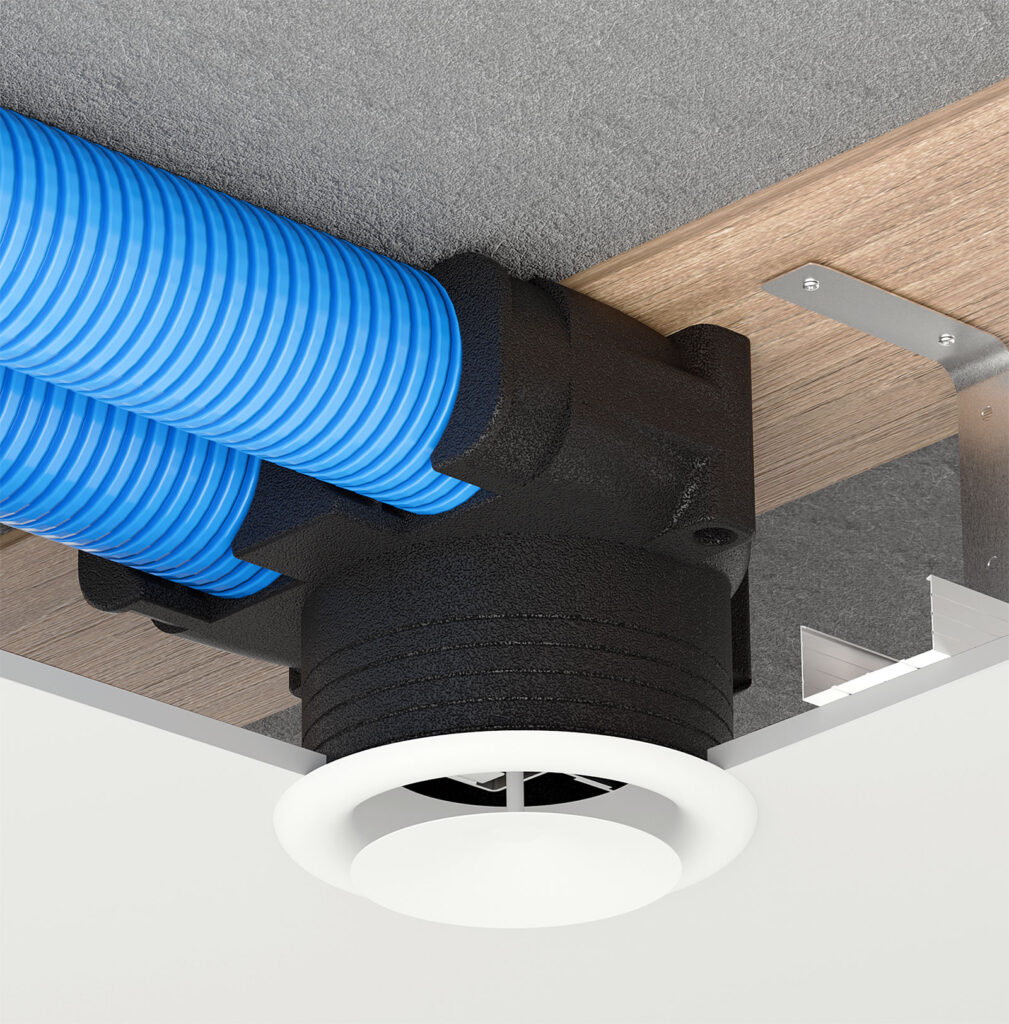

Rozdzielacze FLX-REKU®

AlnorSELECT wspiera również konfigurację rozdzielaczy stosowanych w systemach dystrybucji powietrza. Podczas doboru można uwzględnić średnice przyłączy, materiał wykonania oraz układ instalacji. Graficzny edytor pomaga przeanalizować konfigurację jeszcze przed rozpoczęciem prac montażowych.

Mniej ręcznych obliczeń, sprawniejszy proces projektowy

Przeniesienie kolejnych etapów doboru do jednego narzędzia pozwala uporządkować proces przygotowania instalacji. AlnorSELECT wspiera projektanta i instalatora zarówno podczas tworzenia pierwszej koncepcji, jak i przy dopracowywaniu konkretnego wariantu rozwiązania.

Program umożliwia:

• skrócenie czasu potrzebnego na przygotowanie konfiguracji,
• ograniczenie liczby ręcznie wykonywanych obliczeń,
• porównanie kilku wariantów systemu,
• analizę parametrów przepływu powietrza,
• dobór urządzeń i elementów instalacji w jednym środowisku,
• zapisywanie oraz późniejszą edycję projektów,
• generowanie uporządkowanej dokumentacji technicznej,
• ograniczenie ryzyka zmian i korekt na etapie montażu.

Jedno środowisko projektowe ułatwia również przepływ informacji pomiędzy projektantem, instalatorem i wykonawcą. Zamiast analizować poszczególne komponenty niezależnie, można spojrzeć na instalację jako na kompletny system i wcześniej zweryfikować najważniejsze założenia projektowe.

Sprawdź AlnorSELECT i zobacz, jak usprawnić dobór elementów instalacji wentylacyjnej!
