Hydraulika siłowa to technologia przekazywania energii mechanicznej za pomocą cieczy roboczej pod wysokim ciśnieniem. W przemyśle, budownictwie i rolnictwie jej elementy decydują o mocy oraz precyzji ruchów maszyn, takich jak koparki, prasy czy podnośniki. Wybór części do budowy lub naprawy systemu nie może być dziełem przypadku. Każdy błąd w doborze parametrów grozi nagłą awarią, wyciekiem lub niebezpiecznym wypadkiem. W tym artykule dowiesz się, z czego składa się profesjonalny układ, jak dopasować parametry techniczne i na co zwrócić uwagę podczas zakupów, aby system pracował bezawaryjnie przez lata.
Spis treści:
- Jakie są elementy hydrauliki siłowej? Podstawowa klasyfikacja
- Pompy oraz siłowniki – serce i mięśnie instalacji
- Przewody wysokociśnieniowe, rury precyzyjne bezszwowe i okucia
- Zawory hydrauliczne ciśnieniowe i rozdzielacze – mózg układu
- Szybkozłącze hydrauliczne i wąż ciśnieniowy do myjki Karcher
- 7 zasad hydrauliki – sekret bezawaryjnej pracy
- Produkcja węży hydraulicznych i dobór komponentów – dlaczego warto kupować w sprawdzonych sklepach?
- Ile kosztuje 1h pracy hydraulika i serwis instalacji?
- Hydraulika bez tajemnic – fundament niezawodnej pracy układu
Jakie są elementy hydrauliki siłowej? Podstawowa klasyfikacja
Każdy układ hydrauliczny można podzielić na trzy główne grupy części. Pierwszą stanowią elementy aktywne, generujące energię i zamieniające ją na ruch. Drugą grupą są podzespoły sterujące, odpowiedzialne za kierunek oraz siłę przepływu cieczy. Trzecią kategorię tworzą elementy pasywne, czyli przewody, zbiorniki oraz filtry, które dbają o czystość medium.
REKLAMA

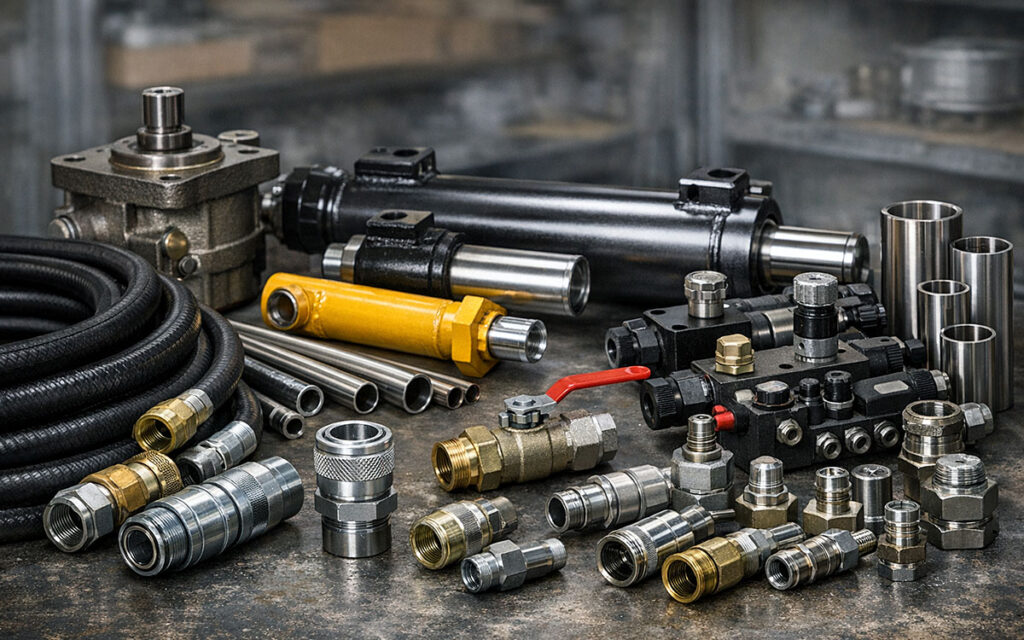

Do podstawowych elementów hydrauliki siłowej zaliczamy:
- jednostki napędowe – pompy i silniki stanowiące serce układu;
- elementy wykonawcze – siłowniki liniowe i obrotowe wykorzystywane w maszynach przemysłowych;
- aparaturę sterującą – rozdzielacze oraz zawory hydrauliczne ciśnieniowe, które kontrolują przepływ oraz ciśnienie;
- osprzęt pomocniczy – zbiorniki, chłodnice oraz elementy armatury ze stali nierdzewnej;
- elementy łączące – przewody wysokociśnieniowe, końcówki i okucia do węży hydraulicznych oraz szybkozłącze.
Podczas projektowania należy uwzględnić medium robocze – najczęściej olej mineralny lub syntetyczny – oraz jego lepkość wpływająca na tarcie i szczelność systemu.
Pompy oraz siłowniki – serce i mięśnie instalacji
Pompa określa, jak duży przepływ oleju (wyrażony w litrach na minutę) trafi do systemu. Trzeba ją dobrać tak, aby siłownik poruszał się z wymaganą prędkością. Z kolei siłownik hydrauliczny generuje siłę nacisku lub uciągu. Jego średnica tłoka musi być skorelowana z parametrem, jakim jest ciśnienie robocze.
Jeśli pompa poda 40 litrów na minutę do małego siłownika, ruch będzie gwałtowny i trudny do opanowania. Zbyt mała pompa przy dużym siłowniku sprawi, że maszyna będzie pracować za wolno. Precyzyjne zgranie tych dwóch części to fundament wydajnej pracy.
Przewody wysokociśnieniowe, rury precyzyjne bezszwowe i okucia
Transport oleju odbywa się na dwa sposoby. W miejscach, gdzie występuje ruch (np. ramię koparki), stosujemy przewody wysokociśnieniowe. Składają się one z gumowego rdzenia, stalowych oplotów i warstwy zewnętrznej. Ważne są tu okucia węży hydraulicznych, które muszą być trwale zaciśnięte na końcach.
W instalacjach stacjonarnych lub na sztywnych odcinkach maszyn lepiej sprawdzają się rury precyzyjne bezszwowe. Ich zalety to:
- wyższa odporność na pulsacje ciśnienia;
- lepsze odprowadzanie ciepła niż w przypadku gumy;
- możliwość precyzyjnego gięcia i formowania ciasnych łuków.
W trudnych warunkach, np. w przemyśle spożywczym lub morskim, niezbędna jest armatura ze stali nierdzewnej (standard AISI 316). Zapobiega ona korozji, a także gwarantuje szczelność nawet przy kontakcie z agresywną chemią. Do łączenia przewodów z pompami służą końcówki do węży hydraulicznych z gwintami metrycznymi, calowymi (BSP) lub typu JIC.
Zawory hydrauliczne ciśnieniowe i rozdzielacze – mózg układu
Bez sterowania energia pompy byłaby bezużyteczna. Zawory hydrauliczne ciśnieniowe pełnią funkcję strażników systemu. Zawór bezpieczeństwa (przelewowy) otwiera się, gdy ciśnienie przekroczy bezpieczną granicę, chroniąc pompę przed rozerwaniem. Rozdzielacze z kolei decydują, czy olej płynie do komory tłocznej siłownika (wysuw), czy komory zwrotnej (powrót). Mogą być sterowane ręcznie dźwignią, elektrycznie za pomocą cewek lub pneumatycznie.
Nigdy nie blokuj zaworu bezpieczeństwa „na sztywno”. Przekroczenie dopuszczalnego ciśnienia o 50 bar może doprowadzić do natychmiastowego pęknięcia obudowy pompy lub rozerwania węża.
Szybkozłącze hydrauliczne i wąż ciśnieniowy do myjki Karcher
W codziennej praktyce często spotykamy specyficzne akcesoria. Szybkozłącze hydrauliczne pozwala na błyskawiczne podłączenie osprzętu (np. pługa do ciągnika) bez użycia kluczy i bez wycieku oleju. Najpopularniejsze są złącza grzybkowe oraz suchoodcinające (flat-face), które łatwo utrzymać w czystości.
Osobną kategorię stanowi wąż ciśnieniowy do myjki Karcher. Choć konstrukcyjnie przypomina przewody przemysłowe, musi być lżejszy, a także bardziej giętki. Przy jego wyborze sprawdź rodzaj przyłącza (zazwyczaj gwint M22x1,5 lub szybkozłącze typu Plug) oraz temperaturę wody – standardowe węże wytrzymują do 60°C, wzmocnione nawet do 150°C.
7 zasad hydrauliki – sekret bezawaryjnej pracy
Aby elementy hydrauliki siłowej służyły bezawaryjnie, należy przestrzegać siedmiu żelaznych reguł:
- Czystość absolutna – podczas montażu nawet ziarnko piasku może zniszczyć gładź siłownika;
- Kontrola ciśnienia – parametry pracy nie mogą przekraczać wartości znamionowych najsłabszego ogniwa;
- Chłodzenie medium – olej powyżej 70°C traci właściwości smarne i niszczy uszczelnienia;
- Systematyczna filtracja – wymiana wkładów filtracyjnych zgodnie z harmonogramem;
- Dobór uszczelnień – guma NBR do standardowych olejów, Viton do wysokich temperatur;
- Regularny serwis – sprawdzanie stanu okuć oraz węży pod kątem pęknięć bądź przetarć;
- Unikanie kawitacji – dbanie o to, by pompa nigdy nie pracowała „na sucho” lub z zapowietrzonym przewodem ssawnym.
Regularne stosowanie tych zasad znacząco wydłuża żywotność całego układu i ogranicza ryzyko kosztownych awarii. W praktyce oznacza to nie tylko większe bezpieczeństwo pracy, ale także realne oszczędności związane z rzadszą wymianą komponentów. Warto traktować je jako standard w każdej instalacji, niezależnie od jej wielkości czy zastosowania.
Produkcja węży hydraulicznych i dobór komponentów – dlaczego warto kupować w sprawdzonych sklepach?
Profesjonalna hydraulika siłowa opiera się na certyfikowanych komponentach. Kupując w sprawdzonych punktach, masz pewność, że produkcja węży hydraulicznych odbywa się na maszynach o dużej sile zgniotu, co eliminuje ryzyko „wystrzelenia” końcówki pod obciążeniem. Tanie zamienniki często nie trzymają wymiarów gwintów, co prowadzi do uciążliwych wycieków, których nie da się usunąć przez dokręcanie.
Wybierając dostawcę, sprawdź, czy oferuje on atestowane przewody i czy posiada zaplecze techniczne do testowania gotowych zestawów. Bezpieczeństwo operatora maszyny jest bezcenne, a oszczędność kilkunastu czy kilkudziesięciu złotych na przewodzie może skutkować stratami liczonymi w tysiącach przy przestoju maszyny.
Ile kosztuje 1h pracy hydraulika i serwis instalacji?
Koszty serwisu zależą od regionu i stopnia skomplikowania układu. Średnio za godzinę pracy wykwalifikowanego technika zapłacimy od 250 do 450 zł netto. Do tego należy doliczyć koszty dojazdu oraz materiałów eksploatacyjnych.
Hydraulika bez tajemnic – fundament niezawodnej pracy układu
Prawidłowo dobrane elementy hydrauliki siłowej to gwarancja wydajnej i bezpiecznej pracy każdej maszyny. Pamiętaj, że sercem układu jest pompa, a jego mięśniami siłowniki, jednak to detale takie jak okucia węży hydraulicznych czy rury precyzyjne bezszwowe decydują o trwałości całej konstrukcji. Przestrzeganie 7 zasad hydrauliki, regularna filtracja oraz korzystanie z usług profesjonalnych punktów serwisowych pozwoli Ci uniknąć wielu awarii!
